Компания Conductix Wampfler
Conductix-Wampfler — один из ведущих мировых производителей систем передачи энергии и данных мобильным потребителям. В дополнение к своему бесспорному отраслевому опыту компания также характеризуется своим опытом применения: все технологии, обычно используемые сегодня для передачи энергии и данных, такие как системы кабельных тележек, токопроводящие рельсы, энергетические цепи, пружинные
кабельные барабаны, моторизованные кабельные барабаны. , токосъемники и бесконтактное энергоснабжение объединены под одной крышей.

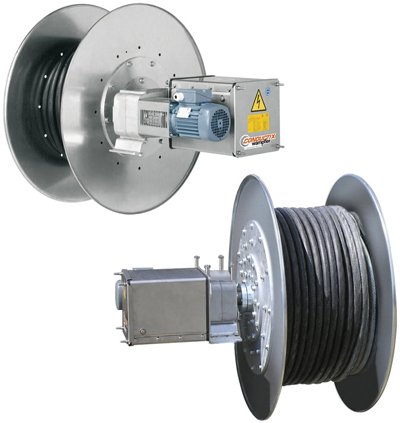

Приводные кабельные барабаны компактная серия Conductix Wampfler C
Защита от коррозии даже в самых суровых условиях эксплуатации. Фланцы и корпус моторного барабана изготовлены из горяче-гальванизированной стали.
Высоконадежные, не требующие технического обслуживания, с бесконтактным приводом - стандартный привод с магнитной муфтой.
Надежность работы стандартизированных токосъемников.
Скорость перемещения: до 100 м/мин
Длина намотки: до 200 м
Диаметр катушки:
- Свободной намотки: 400 мм - 1,700 мм
- Моноспиральной намотки или 3-2-3-рядной намотки : 1,100 мм - 3,600 мм
Редуктор:
- Тип W: 100 Нм - 400 Нм
- Тип BNA: 300 Нм - 700 Нм
Кольцевой токосъемник:
- Мощность max: 690 В – 200 A
- Контрольные сигналы: 500В / 690 В - мA – 25 A
Температурный диапазон: -40 °C - +60 °C

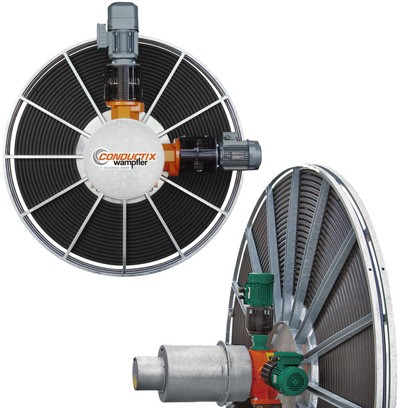

Приводные кабельные барабаны тяжелая серия Conductix Wampfler HL
Модульная конструкция системы - на барабан может устанавливаться дополнительный привод.
Магнитная муфта (MAG Drive) и частотно-регулируемая муфта (SMART Drive).
5 лет или 15,000 часов эксплуатации до 1-го технического обслуживания; редуктор заправлен маслом на фабрике.
Защита от коррозии даже в суровых условиях эксплуатации - фланец и корпус кабельного моторного барабана изготовлены из гальванизированной или нержавеющей стали.
Скорость перемещения:
- Привод AC с магнитной муфтой (MAG drive): до 100 м/мин
- Частотно-регулируемый привод (SMART Drive): до 180 м/мин
Длина намотки: до 700 м
Диаметр катушки:
- Моноспиральной намотки: 1,100 мм - 8,000 мм
- Рядной намотки 3-2-3: 1,100 мм - 8,000 мН - 11,000 Нм
Токосъемник:
- Мощность при низком напряжении max: 690 В - 1,600 A
- Мощность при высоком напряжении max: 24,000 В - 500 A
- Контрольные сигналы max: 500 В - 25 A
- Передача данных: оптоволокно, мA
Температурный диапазон: -40 °C - +60 °C

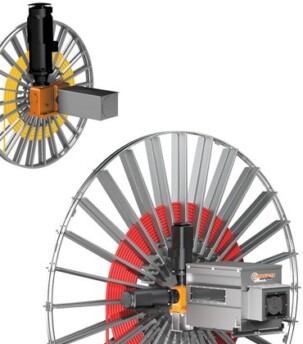

Приводные кабельные барабаны скоростная серия Conductix Wampfler HD
Точное управление скоростью и величиной крутящего момента.
Высококачественные компоненты и низкая инерция.
Плавная укладка кабеля увеличивает срок его службы и общую надежность системы.
Оптимальная защита от коррозии выдерживает агрессивную среду - фланцы и корпус барабана изготовлены из горяче-гальванизированной или нержавеющей стали.
Скорость перемещения:
- Привод AC с магнитной муфтой (MAG drive): до 180 м/мин
- Частотно-регулируемый привод (SMART Drive): до 300 м/мин
Длина намотки: до 700 м
Диаметр катушки:
- Моноспиральной намотки : 1,100 мм - 8,000 мм
- Однослойный барабан для спредеров: 1,200 мм
Редуктора:
- Тип BNA / A3X: 1,100 Нм - 11,000 Нм
- Тип NCR: 2,500 Нм - 11,000 Нм
Кольцевой токосъемник:
- Мощность при низком напряжении max: 690 В - 1600 A
- Мощность при высоком напряжении max: 24,000 В - 500 A
- Контрольные сигналы max: 500 В - 25 A
- Данные: оптоволокно, мA
Температурный диапазон: -40 °C - +60 °C

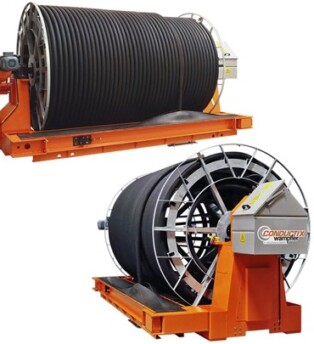

Приводные кабельные барабаны длинноходная серия Conductix Wampfler LR
Барабан для намотки в один или несколько слоев для сверхдлинных перемещений.
Конструкция барабана обеспечивает оптимальное охлаждение кабеля и снижает инерцию.
Конструкция корпуса позволяет размещать его на многих машинах.
Специальная конструкция для суровых условий работы.
Скорость перемещения: до 60 м/мин
Длина намотки: до 2,000 м
Диаметр барабана: до 3.3 м
Тип редуктора:
- BNA: 1,000 Нм - 18,000 Нм
- SMART Drive(частотно-регулируемый привод): 1,000 Нм - 8,500 Нм
Токосъемник:
- Мощность при низком напряжении max: 690 В - 1,600 A
- Мощность при высоком напряжении max: 36,000 В - 500 A
- Контрольные сигналы max: 500 В - 25 A
- Передача данных: оптоволокно, мА
Температурный диапазон: -40 °C - +60 °C
