Моторные кабельные барабаны DIMET
Моторные кабельные барабаны DIMET используются для автоматической намотки-смотки кабеля с заданным усилием под воздействием приводных пружин при движении потребителя электроэнергии. Выполнены из листовой стали, внутри расположен кольцевой токосъемник и фрикцион регулируемый. Сматывание и разматывание кабеля осуществляет мотор-редуктор, частота вращения которого синхронизируется со скоростью перемещения подключаемого оборудования при помощи частотного преобразователя, расположенного в шкафу управления кабельного барабана. Регулировка усилия смотки кабеля осуществляется за счет регулируемого фрикциона. Соединение кабеля с барабаном осуществляется через выводные контакты в клеммнике барабана. Вся конструкция барабана крепится на сварном кронштейне.

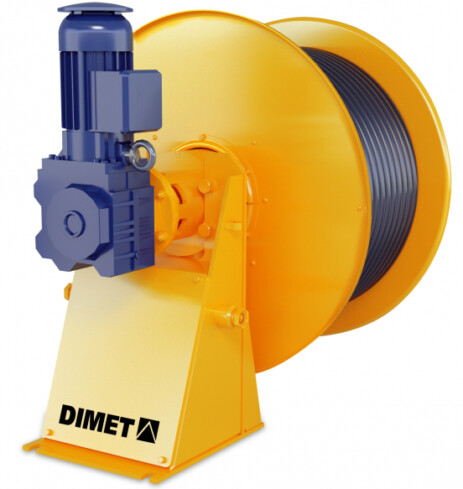

Моторные кабельные барабаны DIMET

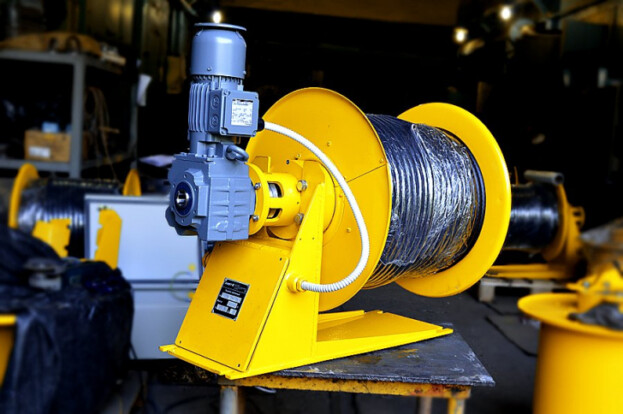

Моторные кабельные барабаны DIMET
Преимущества моторных кабельных барабанов DIMET:
Длина кабеля от 20 до 160 метров;
Максимальный ток на контактном кольце 32–200А;
Сматывание и разматывание кабеля осуществляет мотор-редуктор, частота вращения которого синхронизируется со скоростью перемещения подключаемого оборудования при помощи частотного преобразователя, расположенного в шкафу управления кабельного барабана;
Используются для питания козловых и портальных кранов, питания траверс электромагнитных на кранах козловых и мостовых.
Высокий класс защиты IP54;
Регулировка натяжения кабеля и защита кабеля от обрыва в случае перегрузки;
Простой и быстрый монтаж кабельного барабана к различному типу оборудования за счет универсального кронштейна;
Применение мотор-редуктора производство Германия
Выгоды:
Увеличение срока службы за счет меньшего количества подвижных частей;
Сокращение эксплуатационных расходов за счет повышения общего коэффициента полезного действия;
Снижение затрат на техническое обслуживание, т. к. первая замена смазки производится только через 15 000 часов эксплуатации, или через 4 года;
Сокращение монтажных расходов за счет легкого доступа к болтам;
Снижение затрат на техническое обслуживание за счет удвоения срока службы тормозных дисков (без регулировки);
Быстрая замена за счет навесного принципа.
Технические характеристики моторных кабельных барабанов DIMET


ОбозначениеХод барабана, мКоличество контактных колец, штМаксимальный ток на кольце, АМасса, кгГабаритные размеры АхBxC, ммМежцентровое расстояние DxExF, мм
БКМ40-13-32-Ч401332205658х891х∅350
∅17х817х232
БКМ60-10-32-Ч
601032200658х804х∅350
∅17х730х232
БКМ100-5-32-Ч
100532175778х753х∅350
∅17х310х252
БКМ120-5-32-Ч
1205322501150х707х∅750
∅17х380х410
БКМ60-5-63-Ч
60563160778х774х∅415
∅17х331х272
БКМ60-7-63-Ч
60763165778х840х∅415
∅17х331х272
БКМ100-5-63-Ч
100563200928х740х∅415
∅17х331х272
БКМ130-5-63-Ч1305633701466х740х∅1000
∅21х655х550
БКМ20-3-100-Ч
203100210778х715х∅500
∅17х331х272
БКМ60-5-100-Ч
605100270928х800х∅500
∅17х331х272
БКМ60-5-160-Ч
605160360947х880х∅600
∅17х374х290
БКМ60-7-160-Ч
607160380947х964х∅600
∅17х374х290
БКМ20-3-200-Ч
203200360897х796х∅600
∅17х374х290
