Кабельные барабаны Stemmann-Technik
Ассортимент кабельных барабанов Stemmann-Technik
Компания Stemmann-Technik
STEMMANN-TECHNIK — это компания Wabtec, один из ведущих мировых производителей компонентов для передачи энергии и данных и систем для промышленных и транспортных технологий.
Опираясь на 100-летний опыт в области инженерии и практических исследований, мы производим высококачественную продукцию, востребованную во всем мире, и создаем специальные, инновационные, индивидуальные решения. Ключевым фактором нашего успеха является понимание важности высокого качества во всех сферах деятельности компании, начиная от консультаций с клиентами и заканчивая долгосрочным обслуживанием.

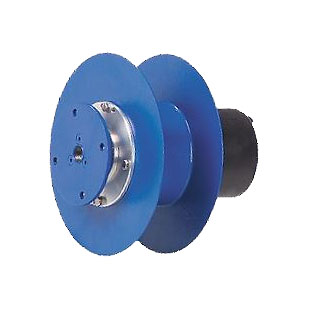

Пружинные кабельные барабаны Stemmann-Technik серии TLF 123
Компания STEMMANN TECHNIK разработала широкий модельный ряд барабанов с пружинным приводом предназначенных для автоматической намотки гибких силовых кабелей и кабелей управления. Они активно используются для организации электрификации подвижного оборудования, в частности для различных видов кранов: портальные, козловые, корабельные, доковые, тали, грейферы, тележки и прочие подъёмно-транспортные устройства. Катушка приводится в действие усилиями спиральных пружин выполненных из высококачественной пружинной стали, они рассчитаны в среднем на 100 000 рабочих циклов. Стандартные контактные кольца имеют питание 400 В.
Пружинные кабельные барабаны Stemmann-Technik серии TLF 123
• Скорость хода по горизонтали: 63 м/мин;
• Скорость хода по вертикали: 40 м/мин;
• Макс. ускорение хода: 0,3 м/с²;
• Макс. ускорение подъема: 0,3 м/с²;
• Наружный диаметр: 12 мм;
• Масса кабеля: 0,25 кг/м;
• Максимальный ток: от 10 до 16 А;
• Напряжение: 400 В;
• Количество полюсов: 18;
• Класс защиты: IP 54, IP 65, IP 66.

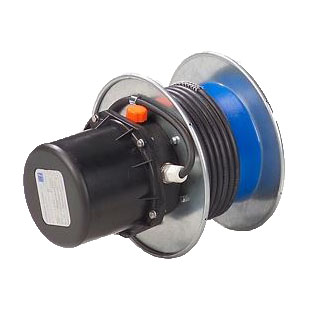

Пружинные кабельные барабаны серии TFL 190
Компания STEMMANN TECHNIK разработала широкий модельный ряд барабанов с пружинным приводом, предназначенных для автоматической намотки гибких силовых кабелей и кабелей управления. Они активно используются для организации электрификации подвижного оборудования, в частности для различных видов кранов: портальные, козловые, корабельные, доковые, тали, грейферы, тележки и прочие подъёмно-транспортные устройства. Катушка приводится в действие усилиями спиральных пружин, выполненных из высококачественной пружинной стали, они рассчитаны в среднем на 100 000 рабочих циклов. Стандартные контактные кольца имеют питание 500 В.
Пружинные кабельные барабаны серии TFL 190
• Скорость хода по горизонтали: 63 м/мин;
• Скорость хода по вертикали: 40 м/мин;
• Длина сматываемого кабеля по горизонтали: 25 м;
• Длина сматываемого кабеля по вертикали: 18 м;
• Макс. ускорение хода: 0,3 м/с³;
• Макс. ускорение подъема: 0,3 м/с³;
• Наружный диаметр: 20 мм;
• Масса кабеля: 0,55 кг/м;
• Максимальный ток: от 25 до 50 А;
• Напряжение: 500 В;
• Количество полюсов: от 4 до 40;
• Класс защиты: IP 65, IP 66.

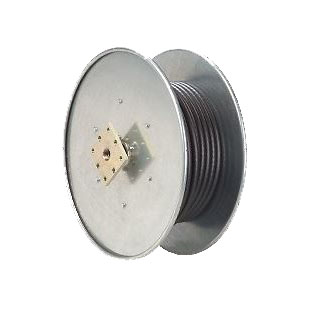

Пружинные кабельные барабаны серии TFL 280
Компания STEMMANN TECHNIK разработала широкий модельный ряд барабанов с пружинным приводом, предназначенных для автоматической намотки гибких силовых кабелей и кабелей управления. Они активно используются для организации электрификации подвижного оборудования, в частности для различных видов кранов: портальные, козловые, корабельные, доковые, тали, грейферы, тележки и прочие подъёмно-транспортные устройства. Катушка приводится в действие усилиями спиральных пружин, выполненных из высококачественной пружинной стали, они рассчитаны в среднем на 100 000 рабочих циклов. Стандартные контактные кольца имеют питание 500 В.
Пружинные кабельные барабаны серии TFL 280
• Скорость хода по горизонтали: 63 м/мин;
• Скорость хода по вертикали: 40 м/мин;
• Длина сматываемого кабеля по горизонтали: 60 м;
• Длина сматываемого кабеля по вертикали: 27 м;
• Макс. ускорение хода: 0,3 м/с³;
• Макс. ускорение подъема: 0,3 м/с³;
• Наружный диаметр: 24 мм;
• Масса кабеля: 0,8 кг/м;
• Максимальный ток: от 25 до 50 А;
• Напряжение: 400 В;
• Количество полюсов: от 7 до 40;
• Класс защиты: IP 65, IP 66.

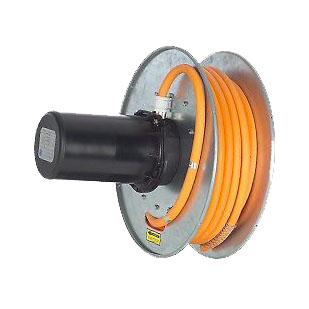

Пружинные кабельные барабаны серии TFL 300
Компания Stemmann-Technik разработала широкий модельный ряд барабанов с пружинным приводом предназначенных для автоматической намотки гибких силовых кабелей и кабелей управления. Они активно используются для организации электрификации подвижного оборудования, частности для различных видов кранов: портальные, козловые, корабельные, доковые, тали, грейферы, тележки и прочие подъёмно-транспортные устройства. Катушка приводится в действие усилиями спиральных пружин выполненных из высококачественной пружинной стали, они рассчитаны в среднем на 100 000 рабочих циклов. Стандартные контактные кольца имеют питание 500 В.
Пружинные кабельные барабаны серии TFL 300
• Скорость хода по горизонтали: 63 м/мин;
• Скорость хода по вертикали: 40 м/мин;
• Длина сматываемого кабеля по горизонтали: 60 м;
• Длина сматываемого кабеля по вертикали: 27 м;
• Макс. ускорение хода: 0,3 м/с³;
• Макс. ускорение подъема: 0,3 м/с³;
• Наружный диаметр: 24 мм;
• Масса кабеля: 0,8 кг/м;
• Максимальный ток: 100 А;
• Напряжение: 500 В;
• Количество полюсов: 40;
• Класс защиты: IP 65, IP 66.

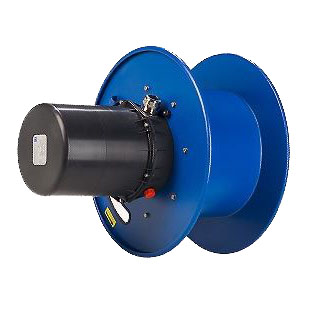

Пружинные кабельные барабаны серии TFL 400
Компания STEMMANN TECHNIK разработала широкий модельный ряд барабанов с пружинным приводом предназначенных для автоматической намотки гибких силовых кабелей и кабелей управления. Они активно используются для организации электрификации подвижного оборудования, в частности для различных видов кранов: портальные, козловые, корабельные, доковые, тали, грейферы, тележки И прочие подъёмно-транспортные устройства. Катушка приводится в действие усилиями спиральных пружин выполненных из высококачественной пружинной стали, они рассчитаны в среднем на 100 000 рабочих циклов. Стандартные контактные кольца имеют питание 660 В.
Пружинные кабельные барабаны серии TFL 400
• Скорость хода по горизонтали: 63 м/мин;
• Скорость хода по вертикали: 40 м/мин;
• Длина сматываемого кабеля по горизонтали: 70 м;
• Длина сматываемого кабеля по вертикали: 30 м;
• Макс. ускорение хода: 0,3 м/с³;
• Макс. ускорение подъема: 0,3 м/с³;
• Наружный диаметр: 34 мм;
• Масса кабеля: 1,6 кг/м;
• Максимальный ток: от 20 до 200 А;
• Напряжение: 660 В;
• Количество полюсов: от 14 до 42;
• Класс защиты: IP 65, IP 66.

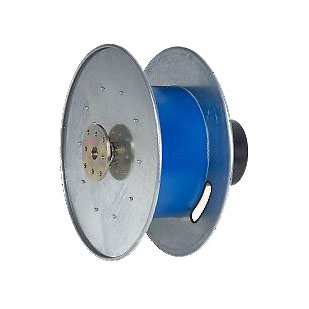

Пружинные кабельные барабаны серии TFL 500
Компания STEMMANN-TECHNIK разработала широкий модельный ряд барабанов с пружинным приводом предназначенных для автоматической намотки гибких силовых кабелей и кабелей управления. Они активно используются для организации электрификации подвижного оборудования, в частности для различных видов кранов: портальные, козловые, корабельные, доковые, тали, грейферы, тележки И прочие подъёмно-транспортные устройства. Катушка приводится в действие усилиями спиральных пружин выполненных из высококачественной пружинной стали, они рассчитаны в среднем на 100 000 рабочих циклов. Стандартные контактные кольца имеют питание 600 В.
Пружинные кабельные барабаны серии TFL 500
• Скорость хода по горизонтали: 63 м/мин;
• Скорость хода по вертикали: 40 м/мин;
• Длина сматываемого кабеля по горизонтали: 110 м;
• Длина сматываемого кабеля по вертикали: 30 м;
• Макс. ускорение хода: 0,3 м/с³;
• Макс. ускорение подъема: 0,3 м/с³;
• Наружный диаметр: 40 мм;
• Масса кабеля: 2,5 кг/м;
• Максимальный ток: от 100 до 200 А;
• Напряжение: 600 В;
• Количество полюсов: от 5 до 40;
• Класс защиты: IP 65, IP 66.

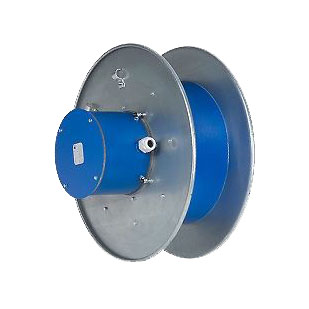

Пружинные кабельные барабаны серии TFL 600
Компания STEMMANN-TECHNIK разработала широкий модельный ряд барабанов с пружинным приводом предназначенных для автоматической намотки гибких силовых кабелей и кабелей управления. Они активно используются для организации электрификации подвижного оборудования, в частности для различных видов кранов: портальные, козловые, корабельные, доковые, тали, грейферы, тележки И прочие подъёмно-транспортные устройства. Катушка приводится в действие усилиями спиральных пружин выполненных из высококачественной пружинной стали, они рассчитаны в среднем на 100 000 рабочих циклов. Стандартные контактные кольца имеют питание 600 В.
Пружинные кабельные барабаны серии TFL 600
• Скорость хода по горизонтали: 63 м/мин;
• Скорость хода по вертикали: 40 м/мин;
• Длина сматываемого кабеля по горизонтали: 120 м;
• Длина сматываемого кабеля по вертикали: 30 м;
• Макс. ускорение хода: 0,3 м/с³;
• Макс. ускорение подъема: 0,3 м/с³;
• Наружный диаметр: 48 мм;
• Масса кабеля: 3,5 кг/м;
• Максимальный ток: 200 А;
• Напряжение: 600 В;
• Количество полюсов: от 4 до 40;
• Класс защиты: IP 65, IP 66.

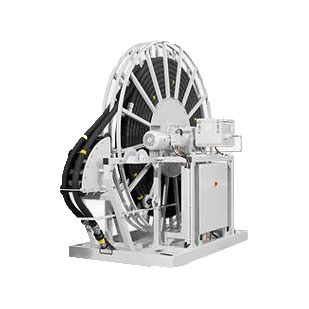

Пружинные кабельные барабаны серии STEMMANN-TECHNIK
Приводные кабельные барабаны STEMMANN-TECHNIK используются в мобильных и передвижных комплексах таких как крановое оборудование, в погрузо-разгрузочные устройствах и крупногабаритных механизированных системах для выполнения открытых горных работ, осуществляя тем самым передачу энергии и информационных данных по гибким управляющим и силовым кабелям. В процессе работы подобных систем по передаче энергии и данных, необходимы возможности хранения и выпуска кабелей, которые должны синхронно перемещаться с оборудованием. При этом такие базовые шаблоны перемещения как: расстояние, направление, ускорение, скорость, масса - определяются исключительно спецификой применяемого в работе оборудования. Кабельные барабаны с электроприводом, это и есть те системы, которые соответствуют вышеуказанным описаниям. Как правило, кабельный барабан с электроприводом состоит из корпуса барабана, привода и кольцевого токосъёмника. Кроме передачи энергии, компания STEMMANN-TECHNIK согласно запросам клиентов и представителей других компаний, также может технически реализовать передачу таких веществ как например, жидкости и газы.
Пружинные кабельные барабаны серии STEMMANN-TECHNIK
• Передача энергии и данных через гибкие кабели
• Синхронное перемещение с мобильным оборудованием
• Крановое оборудование
• Погрузочно-разгрузочные системы
• Горнодобывающая техника
• Крупногабаритные механизированные комплексы
• Корпус барабана
• Электропривод
• Кольцевой токосъёмник
• Передача жидкостей и газов (по специальному запросу)
• Адаптация под конкретные параметры:
• Расстояние перемещения
• Синхронное перемещение с мобильным оборудованием
• Крановое оборудование
• Погрузочно-разгрузочные системы
• Горнодобывающая техника
• Крупногабаритные механизированные комплексы
• Корпус барабана
• Электропривод
• Кольцевой токосъёмник
• Передача жидкостей и газов (по специальному запросу)
• Адаптация под конкретные параметры:
• Расстояние перемещения
