Кабельные барабаны Hartmann&Konig
Ассортимент кабельных барабанов Hartmann&Konig:
Перейти в раздел
каталоги и инструкции
Компания Hartmann&Konig
Компания Hartmann&Konig, один из производителей моторизованных кабельных барабанов , пружинных кабельных барабанов и токосъемных колец , поставляет своим клиентам по всему миру технологически передовые системы передачи энергии и данных для мобильных потребителей. Высококачественные кабельные барабаны и токосъемные кольца «Сделано в Германии» используются на контейнерных, палубных и строительных кранах, экскаваторах или подъемном оборудовании всех типов — везде, где мобильным потребителям требуется надежный источник питания, данных или других сред.

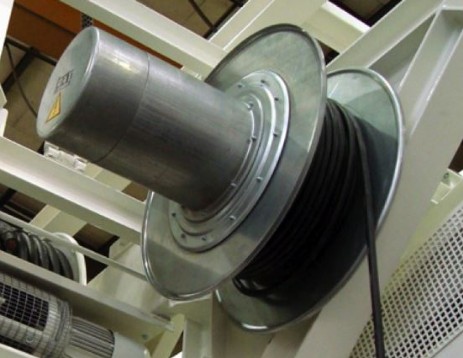

Пружинные кабельные барабаны Hartmann&Konig LT
Скорость хода: 60 м/мин;
Ускорение хода: 0,2 м/с²;
Количество токосъёмных колец: до 30;
Рабочий ресурс пружины: от 50000 до 100000 циклов;
Напряжение: от 500 до 690 В;
Класс защиты: IP 54;
Диапазон рабочих температур: от -25 до +40 °C.
Конструкция и техническое оснащение пружинных барабанов Hartmann & König серии LT:
• Корпус из высококачественной стали с антикоррозийным покрытием;
• Покрытие порошковое или двухкомпонентная полиуретановая эмаль;
• Высокопрочные и качественные пружины обеспечивающие надёжную и безотказную работу барабана;
• Крепежные фланцы позволяют закрепить барабаны к комплексам с передвижным оборудованием;
• Грамотно продуманная конструкция пружинных барабанов обеспечивает равномерное наматывания кабелей на катушки (бобины), что в принципе исключает деформации кабелей, тем самым увеличивая их рабочий ресурс.

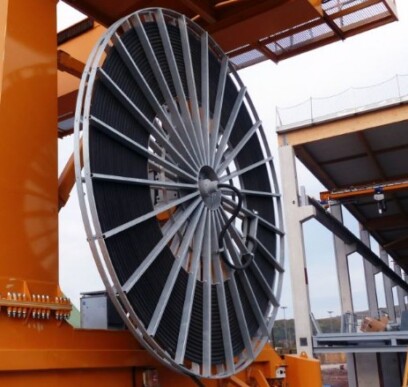

Моторные кабельные барабаны Hartmann&Konig HF
Приводные барабаны Hartmann & Konig серии HF используются в портах, и контейнерных терминалах, а также для надежного электроснабжения строительных и мостовых кранов, экскаваторов и подъемных устройств, так как эти барабаны спроектированы с учетом требований к высоким скоростям, динамическим процессам, а также серьёзным тяговым нагрузкам используя при этом кабели больших сечений. Изготовление приводных барабанов предполагает точность в расчётах с такими параметрами как количество зубчатых передач, различные расстояния и скорости движения при эксплуатации изделий в будущем.
Скорость хода: от 80 до 200 м/мин;
Ускорение хода: 0,2 м/с²;
Длина сматываемого кабеля: 1000 м;
Крутящий момент редуктора: 25 Нм;
Тип редуктора: магнитная муфта, трёхфазный электродвигатель;
Тип намотки кабеля: спиральная, цилиндрическая;
Виды используемых кабелей: Cordaflex SM-K, Trommelflex PUR-HF, Trommelflex NSHTÖU-J;
Наружный диаметр катушки: от 2500 до 8000 мм;
Класс защиты: IP 54;
Диапазон рабочих температур: от -10 до + 40 °C.
Конструкция и техническое оснащение моторных барабанов Hartmann & König серии HF:
• Спиральная или цилиндрическая намотка и размотка кабелей.
• Привод через коническую коробку передач, магнитную муфту и трехфазный электродвигатель.
• Высокая рабочая скорость.
• Допустимы к использованию кабели больших поперечных сечений.
• Возможность применения оптических кабелей для передачи данных.
• Любая конфигурация приводных барабанов по запросу заказчика.
• Совместимость со всеми моторизованными приводами.
