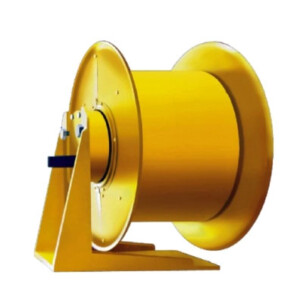

Барабан кабельный пружинный серии БК предназначен для автоматической намотки-смотки кабеля с заданным усилием под воздействием приводных пружин при движении потребителя электроэнергии (электромагнит, грейфер) вверх–вниз от источника питания.
Корпус выполнен из листовой стали и имеет степень защиты — IP44 по ГОСТ14254-80.
Максимальная длина разматываемого кабеля варьируется от 20 до 40 метров в зависимости от модели кабельного барабана.
Максимальный ток на контактном кольце 63–160 А в зависимости от серии катушки.
Усилие смотки создают плоские спиральные пружины, назначенный ресурс эксплуатации которых 25000 циклов. Для регулировки усилия смотки служит храповый механизм.
Удобное расположение выводных контактов позволяет потребителю самостоятельно и без особых усилий осуществлять соединение кабеля с барабаном.
Для надежного монтирования барабана кабельного на грузоподъемное оборудование предусмотрен прочный сварной кронштейн.
По желанию заказчика барабан может быть укомплектован электрическим кабелем.
Основные технические данные и характеристики
Наименование | Количество контактных колец, шт. | Длина кабеля, м | Межцентровое расстояние DxExF, мм | Макс. ток на кольце, А | Габаритные размеры АхВхС, мм | Масса, кг |
БК20-3-63 | 3 | 20 | Ø17x433x182 | 63 | Ø588х496хØ560 | 105 |
БК20-5-63 | 5 | 20 | Ø17x503x182 | 63 | Ø588х566хØ560 | 111 |
БК20-7-63 | 7 | 20 | Ø17x564x182 | 63 | Ø588х627хØ560 | 118 |
БК20-8-63 | 8 | 20 | Ø17x623x182 | 63 | Ø588х686хØ560 | 123 |
БК40-3-63 | 3 | 40 | Ø17x557x182 | 63 | Ø588х620хØ560 | 142 |
БК40-5-63 | 5 | 40 | Ø17x623x182 | 63 | Ø588х686хØ560 | 154 |
БК40-7-63 | 7 | 40 | Ø17x689x182 | 63 | Ø588х752хØ560 | 166 |
БК25-3-100 | 3 | 25 | Ø18x623x250 | 100 | Ø750х665хØ700 | 218 |
БК25-5-100 | 5 | 25 | Ø18x707x250 | 100 | Ø750х749хØ700 | 233 |
БК25-7-100 | 7 | 25 | Ø18x791x250 | 100 | Ø750х833хØ700 | 245 |
БК32-3-160 | 3 | 32 | Ø18x735x250 | 160 | Ø925х795хØ875 | 405 |
БК32-5-160 | 5 | 32 | Ø18x801x250 | 160 | Ø925х861хØ875 | 428 |
БК32-7-160 | 7 | 32 | Ø18x867x250 | 160 | Ø925х921хØ875 | 450 |
