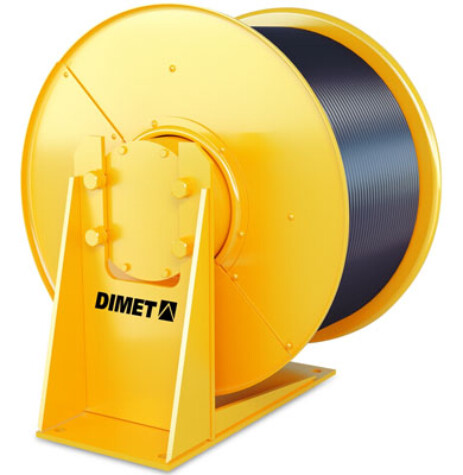

Пружинные кабельные барабаны DIMET
Пружинные кабельные барабаны DIMET используются для автоматической намотки-смотки кабеля с заданным усилием под воздействием приводных пружин при движении потребителя электроэнергии. Соединение кабеля с барабаном осуществляется через выводные контакты в клеммнике барабана. Вся конструкция кабельного барабана крепится на сварном кронштейне. Корпус выполнен из листовой стали и имеет степень защиты - IP54 по ГОСТ14254-80.
Пружинные кабельные барабаны DIMET
Пружинные кабельные барабаны DIMET
Преимущества моторных кабельных барабанов DIMET:
Длина кабеля от 20 до 60 метров;
Максимальный ток на контактном кольце 16–100А;
Сматывание кабеля осуществляют приводные пружины при движении потребителя электроэнергии по направлению к барабану, размотка производится за счет движения от барабана, пружины при этом сжимаются;
Применяется в различном подъемном и передвижном оборудовании, например: на кранах мостовых, козловых, портальных для питания электромагнитов, грейферов моторных, питания цеховых тележек и т.д.
Высокий класс защиты IP54;
Регулировка натяжения кабеля и защита кабеля от обрыва в случае перегрузки;
Простой и быстрый монтаж кабельного барабана к различному типу оборудования за счет универсального кронштейна;
Пружины из надежной и долговечной конструкционной рессорно-пружинной стали.
Выгоды:
Увеличение срока службы за счет меньшего количества подвижных частей;
Сокращение эксплуатационных расходов за счет повышения общего коэффициента полезного действия;
Снижение затрат на техническое обслуживание, т. к. первая замена смазки производится только через 15 000 часов эксплуатации, или через 4 года;
Сокращение монтажных расходов за счет легкого доступа к болтам;
Снижение затрат на техническое обслуживание за счет удвоения срока службы тормозных дисков (без регулировки);
Быстрая замена за счет навесного принципа.
Технические характеристики пружинных кабельных барабанов DIMET

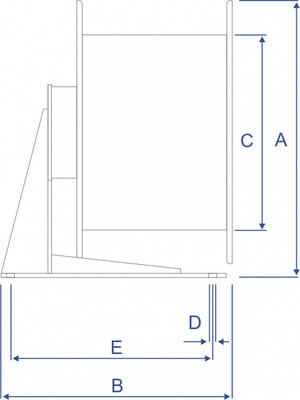

ОбозначениеХод барабана, мКоличество контактных колец, штМаксимальный ток на кольце, АМасса, кгГабаритные размеры АхBxC, ммМежцентровое расстояние DxExF, мм
БК20-3-322033271555х489х∅350
∅17х424х124
БК20-5-32
2053275555х547х∅350
∅17х526х124
БК20-7-32
2073280555х606х∅350
∅17х547х124
БК40-3-32
4033286555х546х∅350
∅17х430х124
БК40-5-32
4053290555х604х∅350
∅17х488х124
БК40-7-32
4073295555х662х∅350
∅17х546х124
БК60-3-32
6033286555х544х∅350
∅17х479х124
БК60-5-326053290555х602х∅350
∅17х537х124
БК20-3-63
2036388588х496х∅415
∅17х433х182
БК20-5-63
20563100588х566х∅415
∅17х503х182
БК20-7-63
20763109588х627х∅415
∅17х564х182
БК20-8-63
20863118588х686х∅415
∅17х623х182
БК40-3-63
40363135588х620х∅415
∅17х552х182
БК40-5-63
40563145588х686х∅415
∅17х623х182
БК40-7-63
40763155588х752х∅415
∅17х689х182
БК40-8-63
40863175588х805х∅415
∅17х742х182
БК25-3-100
253100218750х665х∅500
∅18х623х250
БК25-5-100
255100233750х749х∅500
∅18х707х250
БК25-7-100
257100245750х833х∅500
∅18х791х250
Новая линейка кабельных барабанов БК20/30/40-4-63
ОбозначениеХод барабана, мКоличество контактных колец, штМаксимальный ток на кольце, АМасса, кгГабаритные размеры АхBxC, мм
БК20-4-632046390513x770x∅700
БК30-4-63
30463100513x770x∅700
БК40-4-63
40463115513x770x∅700
