Барабан козлового крана

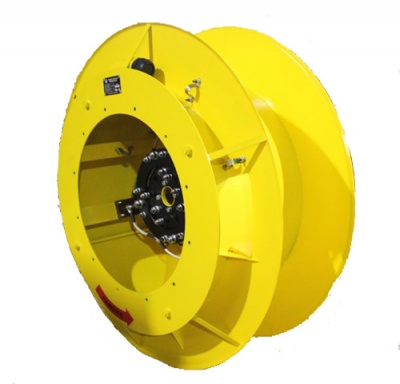

Барабан кабельный для козлового крана (барабан кабельный гравитационный) спроектирован на базе стандартных узлов, серийно выпускаемых Кировским Заводом Кранокомплект, надежность которых проверена годами эксплуатации.
Конструкция кабельного барабана технологична в изготовлении, сборке и ремонте. Имеет модульную конструкцию, благодаря чему кабельный барабан может быть перепроектирован под конкретные требования заказчика в короткие сроки.

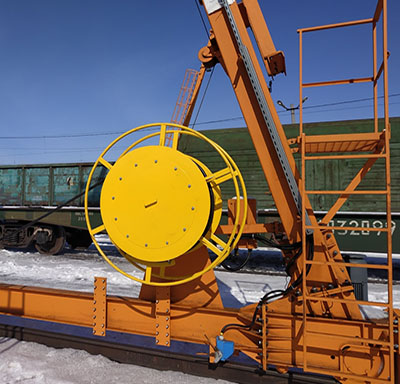

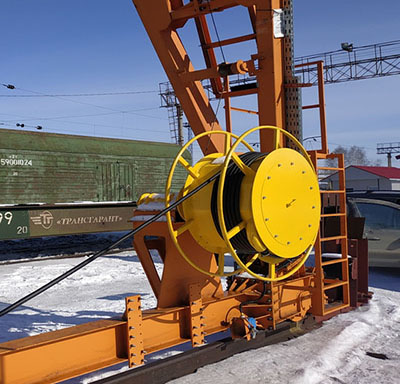

Данным кабельным барабаном мы чаще всего оснащаем козловые краны, либо портальные краны.
Технические характеристики
Емкость кабельного барабана | 50..150 метров |
Диаметр кабеля | 33..40 мм |
Тип токоприемника | ТКБ |
Номинальное напряжение | до 600В |
| Допустимый длительный ток (ПВ100%) на кольцо | до 400А |
Климатическое исполнение по ГОСТ 15150 | У1, УХЛ1 |
Стандартный комплект поставки кабельного барабана состоит из:
Барабан в сборе с токоприемником | 1 шт. |
Секция направляющей колонны | 3 шт. |
Груз | 1 шт. |
Уголок соединительный (для сборки колонны) | 4 шт. |
Блок промежуточный | 2 шт. |
Палец крепления троса | 1 шт. |
Трос стальной 6мм | 40 м |
Зажим тросовый двойной | 1 шт. |

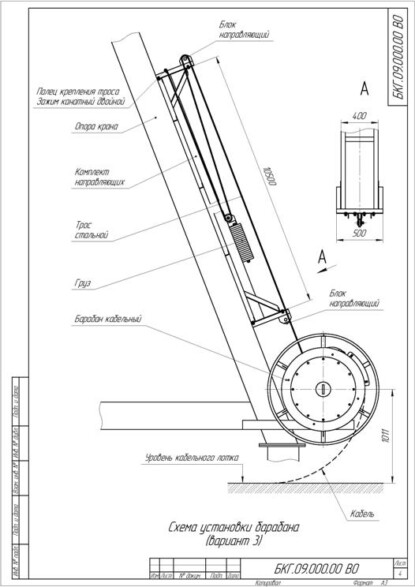

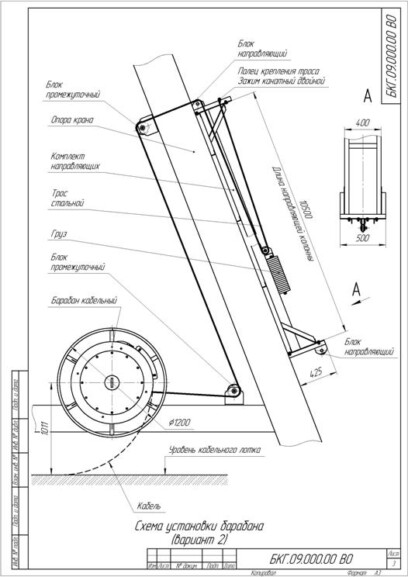

Установка кабельного барабана на кран - варианты:
